“數字設計 智能建造”: 宜興工業污水廠項目的全過程數字化應用
BIM技術通過對建筑的數據化、信息化模型整合，實現建筑信息的高度集成，從建筑設計、施工、運行直至建筑全壽命周期的終結，設計團隊、施工單位、設施運營部門和業主等各方可通過BIM進行協同工作，具有可視化、協調性、模擬性、優化性、可出圖性等特點，在提高生產效率、節約成本和縮短工期方面發揮重要作用。
無錫市政院以“數字設計 智能建造”理念為指導，在宜興工業污水廠項目中采用BIM技術輔助工程管理，貫穿設計、施工建設以及后期運維的全過程，并將在投產后實現全廠污水處理系統設備設施的智慧化運維管理。
項目介紹

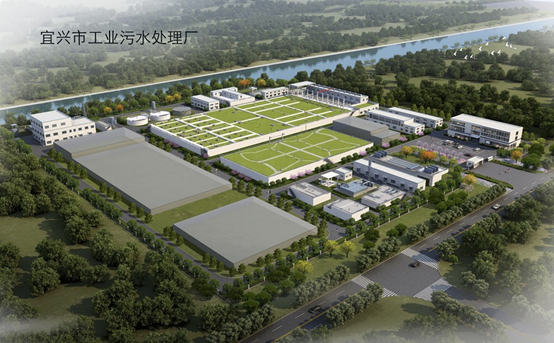

宜興市工業污水處理廠EPC工程，位于無錫市宜興市經濟開發區，工程總投資約3.5億元，占地面積約110畝，污水日處理量：5萬噸/天。涉及雨水、污水、給水、中水、沼氣、蒸汽、除臭、暖通、加藥管、工藝管、曝氣管、污泥管、循環管等20余種管線；專用設備包括板框機、干化機、脫硫塔、潛水推流器、離心脫水機、加藥裝置等200多個設備。本工程采用多模式A/O+MBR 處理工藝，處理后出水水質可達到準3類水標準。
項目全過程BIM工作目標
項目啟動之初，制定了BIM技術在項目中的應用目標：
1.全過程應用：BIM技術運用于設計、施工、運維3個階段，實現了模型信息的全過程流轉。
2.全專業協同：涉及工藝、建筑、結構、消防、暖通、熱動、電氣、自控、建排等10多個專業進行協同設計，并實現高集成的精細化建造，最終實現智慧化運維。
3.數字化管控：采用自主研發的基于BIM的工程設計、施工項目管理（+智慧工地）、智慧運維三大平臺，實現項目的全過程數字化管控。
項目設計階段BIM應用
1.BIM+GIS+傾斜攝影建模：利用無人機傾斜攝影建模+項目模型+GIS地圖，分析、研究項目和周圍環境的空間關系，輔助研究天氣條件、城市幾何和個體建筑的特性之間的動態關系。
2. 方案比選：基于BIM軟件強大的模型即時調整和即時渲染功能，通過不同建筑方案快速建立不同方案模型，形成多個備選設計方案模型，經過多方溝通、討論、調整，最終形成最佳的設計方案。
3. 巖土地質模型創建與應用：為準確描述構筑物下方的土層情況分布以及滿足分析需要，創建地質模型和支護結構模型，并與地質及總圖管線模型進行整合，保證支護形式的可實施性。
自主研發地質建模軟件，根據鉆孔數據自動創建地質模型。根據項目工程條件，實現開挖、地層剖切、地層屬性參數查看的各類應用，并能計算任意位置剖切、挖（填）方量。
4. 項目構件庫建設：針對本項目多專業、多管線、及處理工藝特點，結合以往項目經驗，開發了BIM標準構件庫，建模效率大幅提高，提升模型創建的標準化水平。
（1）通過對構件資源進行整合形成BIM資產，在污水處理廠全生命周期內傳遞和共享，提高BIM設計的效率。
（2）為BIM擴展應用系統提供有效數據源，例如基于BIM的仿真分析、碰撞檢測、運行維護等。
（3）實現本項目的BIM標準化工作，基于BIM構件級要求，成為項目在施工管理、運維中的重要標準之一。
對經常用到的構件、設備進行了參數化的創建，通過改變構件參數的方式對構件進行編輯，利用參數化構件，能快速創建廠區的多種設備。
部分專用設備無法獲取圖紙，為了滿足整體BIM應用需求，利用三維激光掃描技術對設備模型進行創建。通過激光掃描、點云拼接、格式轉換識別、來實現此類設備族創建。
5. 碰撞檢查：建立基于各專業施工圖階段的BIM模型，通過多專業的碰撞檢查出“錯、漏、碰、缺”問題，并優化施工圖設計，提高施工圖設計質量，避免將設計階段的不合理問題傳遞到施工階段。本項目共發現了約70處碰撞，有效的減少了后期施工階段因為返工帶來的經濟損失。
6.出圖算量：運用基于建模平臺的插件可以直接、快速、精確地計算大多數工程計量項目的工程量。精確的統計現場施工所要的工程量，為工程造價管理提供參考，大大提高采購部門工作的準確性。
7. 管線綜合：本項目機電管線復雜且專業承包商較多，機電管線各專業施工存在時間和空間上雙重穿插，無進行統一管理的機電總包，為機電管線綜合提出了挑戰。
針對污水廠項目特點，提出按單體進行管線綜合的方案，將整體機電管線分為總圖、mbr池、高級氧化池等18個單體，對18個單體的管線分別進行管線綜合。針對于各個單體提出了先主要專業，后輔助專業的管線綜合模型流轉的思路，即先施工的主要專業承包商完成自身專業的管線綜合，并為其他后施工的輔助專業承包商留出足夠的安裝操作空間。以此類推，流程如下：
當單體的施工模型完成后，組織全體分包商進行合模并進行必要的微調，確保管線沖突問題全部解決。在管線綜合過程中進行大量的模型審查工作，完成施工模型審查報告50份，問題1100余條。解決極為復雜區域的管線綜合問題，保證凈高要求；提供二次墻體砌筑留洞依據；指導機電安裝，降低實施風險。

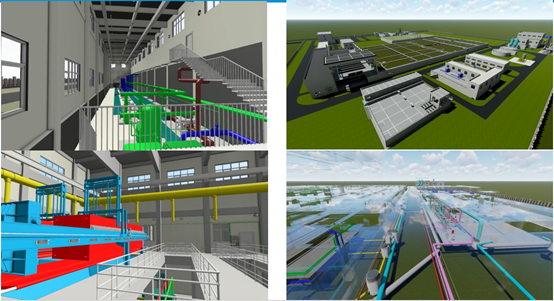

8. 虛擬仿真漫游展示: 仿真漫游可用于方案設計階段、初步設計階段、施工圖設計階段等，其主要目的是基于各階段BIM模型數據，利用軟件平臺提供的漫游、動畫功能，依據建設單位需求制作建筑物內外部虛擬動畫，便于相關人員直觀感受建筑物三維空間，輔助設計評審、優化設計方案。清晰表達建筑物的設計效果，并反映主要空間布置。
項目施工管理BIM應用
1. 模型深化設計: 對模型進行深化，在設計階段模型的基礎上將部分設備族更詳細化，進行機電的深化設計，快速布置支、吊架，根據設計變更同步更新模型，對裝修部分進行深化設計等等。
2. 場地布置方案: 快速精準表達施工空間沖突指標、設置合理的人流動線、物流動線等，進一步完善場地布局方案評估效果。符合相應規范和現場實際情況的場地布置BIM模型、動態模擬漫游、場地布置平面圖、材料明細表等。
3. 基于BIM的施工管理: 將BIM技術與設計管理、采購管理、進度管理、文件管理、質量管理、安全管理、施工管理等相結合，實現可視化高效率管理?；?span>BIM的施工管理解決了以下難點：1、提高了項目各參與方的協同效率。2、施工情況及現場環境的可視化實時監控。3、施工進度管控構件化，通過施工模擬預演，便于管理人員發現問題并及時做出資源調整，從而優化施工方案。
4. 基于BIM的技術交底: 利用深化設計后的模型，在項目管理平臺上直接對現場施工進行技術交底，用模型直觀的展示管道走向，各節點安裝內容等信息。減少了機電管道施工中的返工問題，節約了人工、材料，同時也保證了進度。
5. 預埋件、套管施工管理: 通過BIM可視化技術，在項目施工方案編制、以及質量監控中，通過模型隨時查看預埋件、套管的方式，快速統計和查看預埋件位置及信息。避免施工現場預埋件、套管錯裝漏裝的問題。
6. 建造信息集成: 施工管理過程中，形成的大量土建、管道、設備等信息，通過BIM集成在平臺上，使項目相關方管理人員，在管理過程中可隨時查閱各類構件及設備參數、建造信息、維修保養廠家及聯系方式等信息。
7. 基于BIM的圖紙會審: 不同于傳統的施工階段圖紙會審，將模型和圖紙相互關聯，在項目管理平臺上分屏查看，更直觀的對模型和圖紙，提高施工中圖紙會審質量和效率。
8. 施工模擬: 通過 BIM 技術的施工進度模擬，分析多種施工方案在組織機構、資源配置、實施環境等條件影響下的模擬進度，科學合理的選擇最優或適用的施工進度方案。
基于BIM虛擬建造，它將建筑業從業人員從復雜抽象的圖形、表格和文字中解放出來，以形象的三維模型、視頻動畫作為項目的信息載體，方便了工程項目建設各階段、各專業中，相關人員的溝通和交流，減少了建設項目因為信息過載或者信息流失而帶來的損失，提高了從業者以及行業的工作效率。
基于BIM施工進度模擬輔助解決現場交通組織、施工安排、復雜工序及工作面穿插等現場核心問題，為安全措施檢查、縮短工期、技術方案的決策帶來幫助。
9. 基于BIM的智慧工地監管: 智慧工地平臺包含了勞務管理、視頻監控、人員地位、質量安全、綠色施工、危大監控、BIM項目沙盤、進度管理、工程資料、信息維護等模塊。智慧工地平臺為工程施工項目裝上“智慧大腦”，通過收集人員、環境、設備等關鍵數據，建立對人和物全面感知、施工技術全面智能、工作互通互聯、信息協同共享，從而實現對于施工現場的信息化監管。
基于BIM的智慧運維平臺
基于BIM污水處理廠智慧運維平臺主要特色：將設計、施工中形成的BIM信息傳承至運維階段，并結合BIM、GIS（地理信息系統）、IOT（物聯網）、PLC（工業控制）等技術，全方位在線監控生產運行過程、預警預報、越界超標警報、智能巡檢、工藝仿真與在線培訓、大數據比對與分析預測、業務控制數學模型等。本項目運維平臺采用了公司自主研制的“BIM+GIS+PLC”專有技術，處于國內同行業領先。

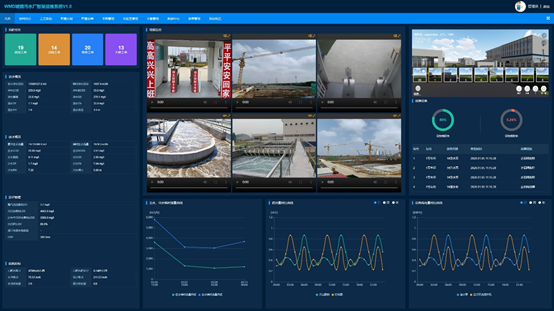

1. 運維綜合監控:綜合監控集成了水廠業務工單、安防監控、水廠水質檢測、數據告警及BIM模型相關內容。通過單一頁面反應水廠運行的健康狀況。
2. 智慧安保: 智慧安保模塊主要依靠視頻監控、電子圍欄等技術，將系統警戒值，并由攝像頭追蹤監控，同時反饋報警并由相關人員進行及時處理。
3. 工藝仿真及可視化培訓: 工藝系統通過現場工藝流程、BIM技術、工藝流程回放實時監測水廠運行狀況及工藝指標以及水廠的正常運行提供實施報告。通過BIM流程圖及工藝仿真視頻對員工進行可視化培訓。
4. 基于BIM的文件管理: 通過電子化流程將水廠日常運維工作數據化，設備數據信息與BIM模型關聯，并與設備電子檔案相結合完成運維數據聯動為水廠運維工作決策提供數據分析支撐。
5. 傳感設備管理: 數據中心通過物聯網技術將水廠傳感設備接入系統中實施展示相關儀器儀表數據；通過靈活的數據模板報表生成相關的實驗室數據報表。
綜上所述，污水廠建設全過程管理的數字化技術應用，提高了建設項目的質量、安全、進度、成本等管理水平，取得了良好的經濟效益和社會效益。市政院將不斷總結數字化應用實踐經驗，持續加大研發投入與應用深度，挖掘數字化技術在項目建設全過程咨詢管控中的更大價值。
